Cisco-Packet-Tracer

27 February 2022

Réseau

image de l'article

Packet Tracer est un simulateur de matériel réseau Cisco.
Cet outil est créé par Cisco Systems qui le fournit gratuitement aux centres de formation, étudiants et diplômés participant, ou ayant participé, aux programmes de formation Cisco.

Table des matières


  • 1. Installation.

  • 2. Listes commandes routeur

  • 3. Listes commandes switchs

  • 4. CIDR

  • 5. Exercice 1

  • 6. Exercice 2

  • 7. Exercice 3

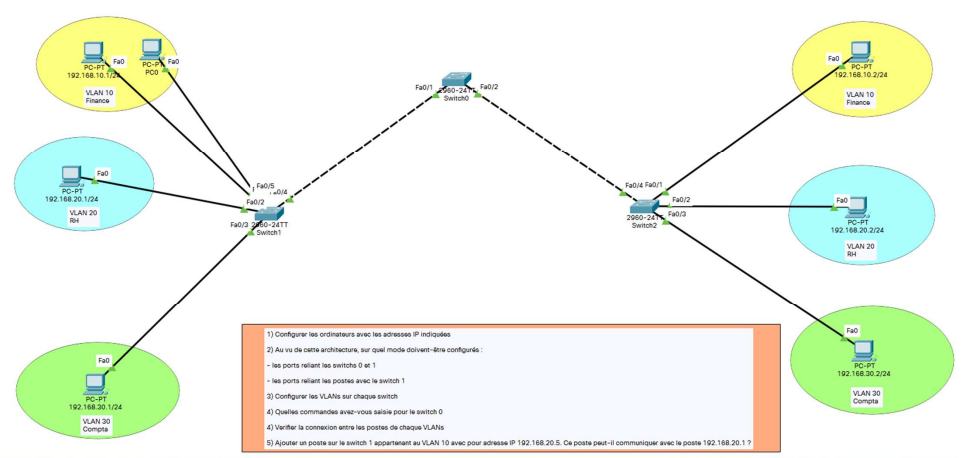

  • 8. Exercice 4

  • 9. Exercice 5

  • 10. Exercice 6

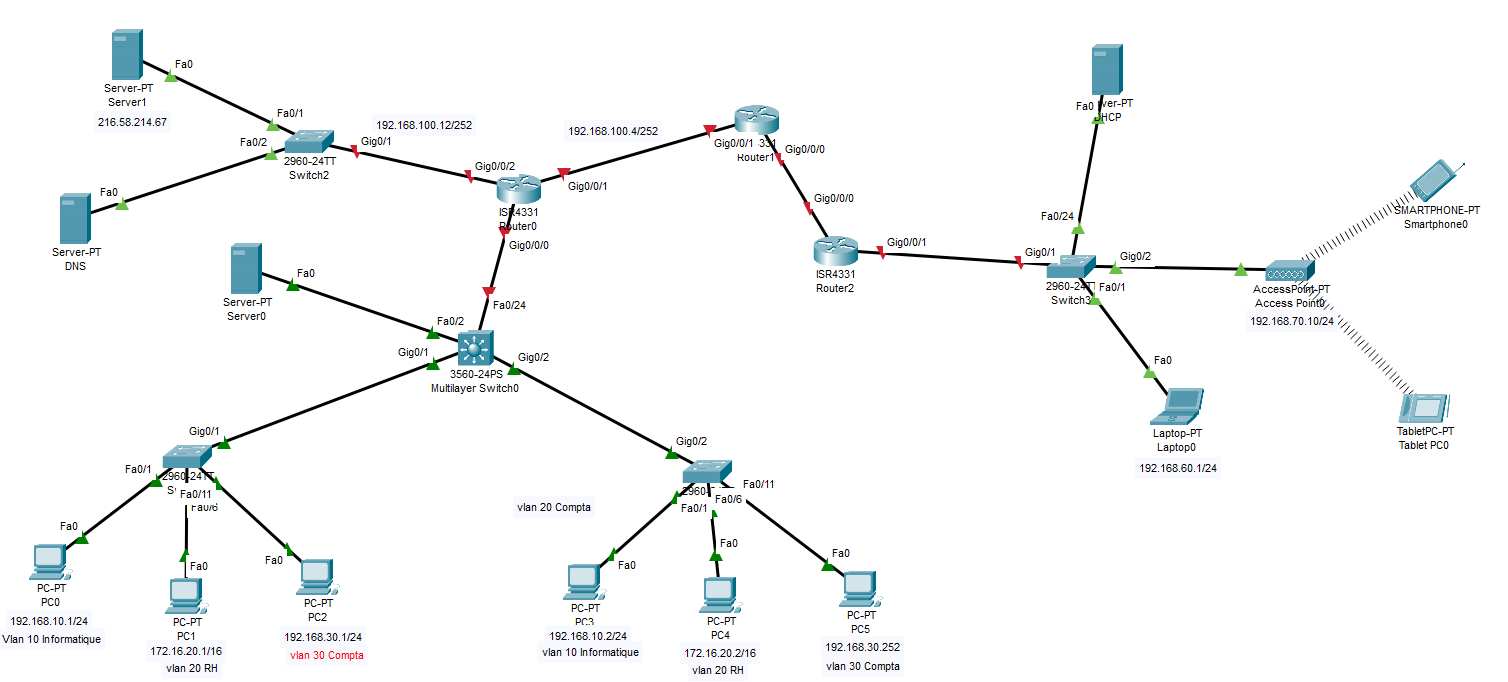

  • 11. Exercice 7




1. Installation :


Rendez-vous sur le site Cisco Packet Tracer

Sélectionnez le cours qui vous convient pour télécharger gratuitement la dernière version de Packet Tracer.
Inscription Cours

Une fois enregistrer sur le site vous pouvez télécharger Cisco Packet Tracer (via le menu Ressources -> Télécharger packet tracer) ici




2. Listes commandes routeur :


Utilisateur privilégié :
enable

Mode de configuration globale (à effectuer à partir du mode Privilégié) :
configure terminal

Mode de configuration d'interface (exemple gigaEthernet 0/1 / ip adress 192.168.10.254/24)
interface gigaEthernet 0/1

ip address 192.168.10.254 255.255.255.0

Activation de l'interface
no shutdown

Affiche les ip donnés aux différents interfaces
show ip interface brief

Afficher la table de routage IP
show ip route




3. Listes commandes switchs :


Utilisateur privilégié :
enable

Mode de configuration globale (à effectuer à partir du mode Privilégié) :
configure terminal

Créer un vlan + nom (exemple vlan 10 RH)
vlan 10

name RH

Supprimer un vlan (exemple vlan 10)
no vlan 10

Configurer un port en mode access (exemple fastEthernet 0/1 / vlan 10)
interface fastEthernet 0/1

switchport mode access

switchport access vlan 10

Configurer un port en mode trunk switchs niv3 (exemple fastEthernet 0/1 / vlan 10)
interface fastEthernet 0/1

Puis mettre l'ip
192.168.1.4 255.255.255.0

encapsulation dot1q 10

exit

ip routing

Pour ajouter plusieurs ports à un vlan (exemple de 7 à 12)
interface range fastEthernet 0/7-12

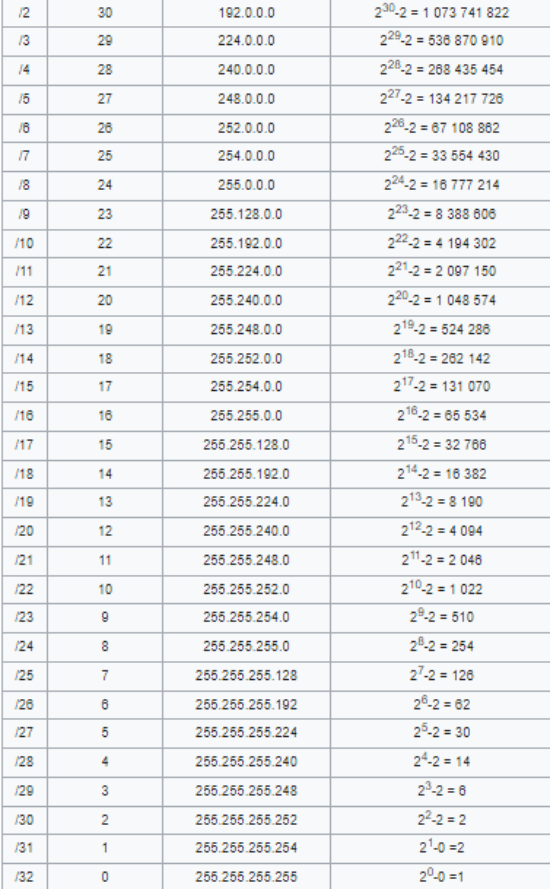

4. CIDR :

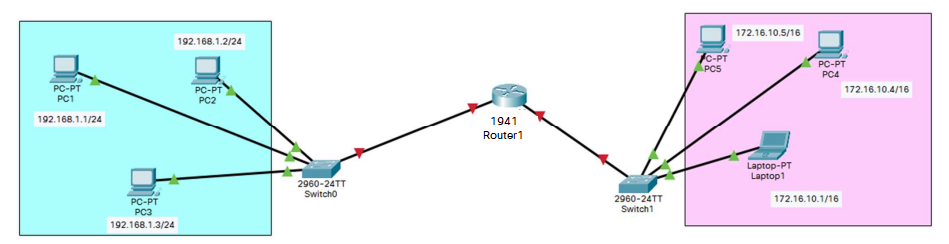

5. Exercice 1 :






  1. Configurer les ordinateurs et vérifier leurs connectivités

  2. Ajouter un serveur DHCP sur les deux réseaux et configurer les

  3. Configurer les ordinateurs afin qu’il obtienne les adresses IP dynamiquement

  4. Que se passe t-il si un ordinateur n’arrive pas obtenir un IP du serveur DHCP

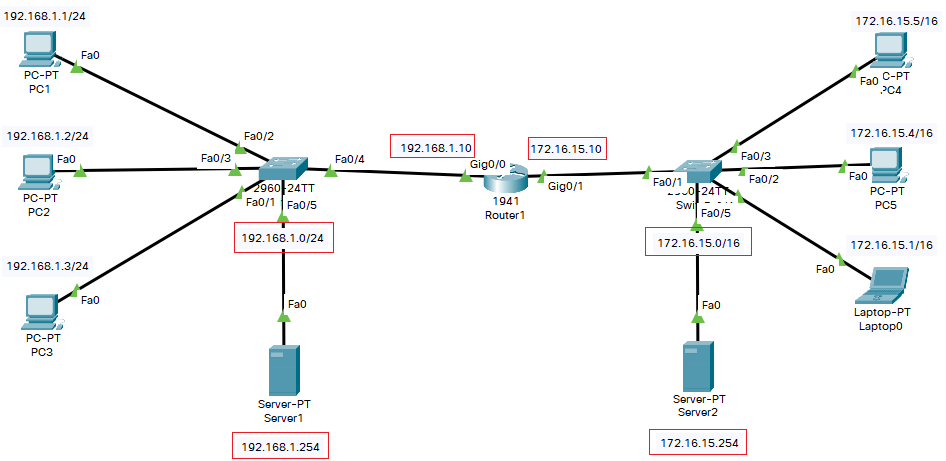

Solution Exercice 1



  • Definir les ip ou ya un rectangle rouge

  • Cliquer sur le modem puis aller dans cli (si il vous demande quelque chose entrer no).

  • --- System Configuration Dialog ---



    Would you like to enter the initial configuration dialog? [yes/no]: no



    Press RETURN to get started!



    Router>enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#interface gigabitEthernet 0/0

    Router(config-if)#ip address 192.168.1.10 255.255.255.0

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up



    Router(config-if)#exit

    Router(config)#interface gigabitEthernet 0/1

    Router(config-if)#ip address 172.16.15.10 255.255.0.0

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up

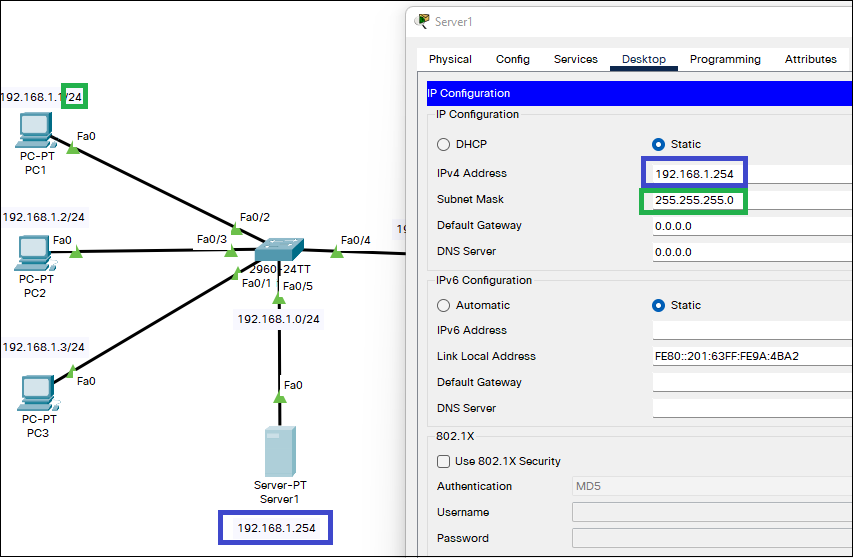

  • Cliquer sur le serveur DHCP puis Desktop puis ip configuration comme sur l'image en dessous

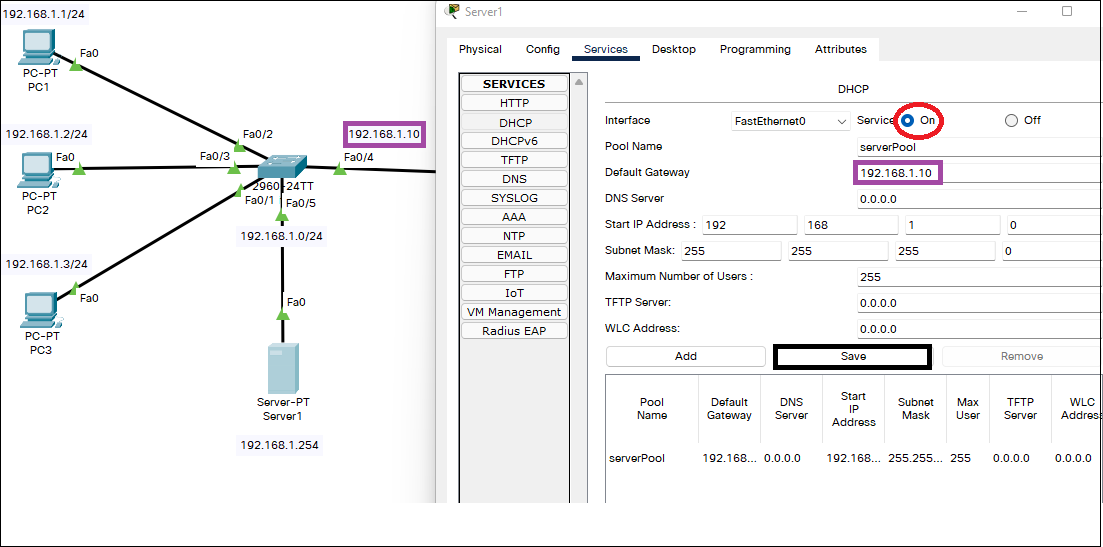

  • Cliquer de retour sur le serveur DHCP puis aller dans service / DHCP cocher service DHCP sur on puis entrer la gateway puis save

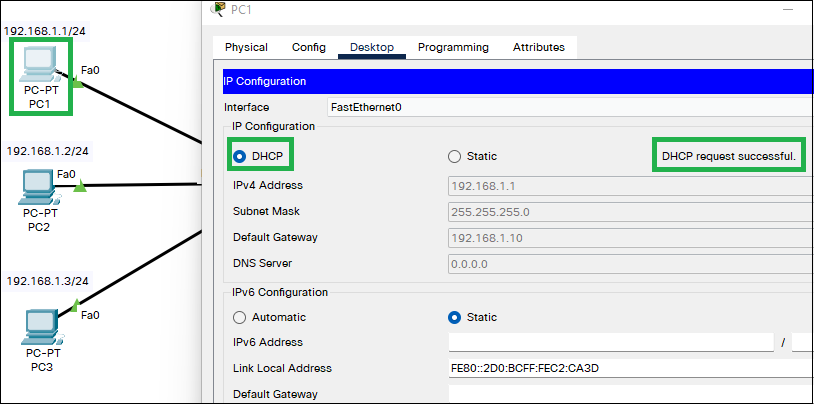

  • Configurer les ordinateurs afin qu’il obtienne les adresses IP dynamiquement




  • OU
    rentrer les adresses ip DHCP en ligne de commande cliquer sur le PC puis dans desktop puis dans commande prout
    Donne les information
    ipconfig /all

    C:\>ipconfig /all



    FastEthernet0 Connection:(default port)



       Connection-specific DNS Suffix..:

       Physical Address................: 00D0.BCC2.CA3D

       Link-local IPv6 Address.........: FE80::2D0:BCFF:FEC2:CA3D

       IPv6 Address....................: ::

       IPv4 Address....................: 192.168.1.1

       Subnet Mask.....................: 255.255.255.0

       Default Gateway.................: ::

                                         192.168.1.10

       DHCP Servers....................: 192.168.1.254

       DHCPv6 IAID.....................:

       DHCPv6 Client DUID..............: 00-01-00-01-73-B5-A3-95-00-D0-BC-C2-CA-3D

       DNS Servers.....................: ::

                                         0.0.0.0



    Bluetooth Connection:



       Connection-specific DNS Suffix..:

       Physical Address................: 00E0.F956.9B82

       Link-local IPv6 Address.........: ::

       IPv6 Address....................: ::

       IPv4 Address....................: 0.0.0.0

       Subnet Mask.....................: 0.0.0.0

       Default Gateway.................: ::

                                         0.0.0.0

       DHCP Servers....................: 0.0.0.0

       DHCPv6 IAID.....................:

       DHCPv6 Client DUID..............: 00-01-00-01-73-B5-A3-95-00-D0-BC-C2-CA-3D

       DNS Servers.....................: ::

                                         0.0.0.0

    Supprime tout les ip
    ipconfig /release

    C:\>ipconfig /release



    IP Address......................: 0.0.0.0

    Subnet Mask.....................: 0.0.0.0

    Default Gateway.................: 0.0.0.0

    DNS Server......................: 0.0.0.0

    Re donner une adresse ip dhcp
    ipconfig /renew

    C:\>ipconfig /renew



    IP Address......................: 192.168.1.1

    Subnet Mask.....................: 255.255.255.0

    Default Gateway.................: 192.168.1.10

    DNS Server......................: 0.0.0.0

  • Que se passe t-il si un ordinateur n’arrive pas obtenir un IP du serveur DHCP?

  • il faut relancer ipconfig/release puis Ipconfig /renew

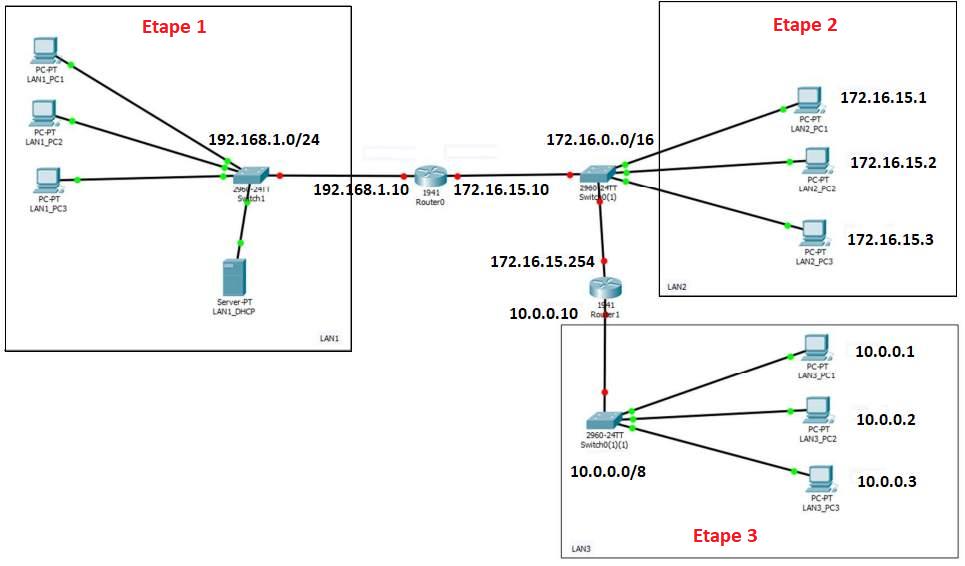

    6. Exercice 2 :





    Solution Exercice 2

    ETAPE 1 :

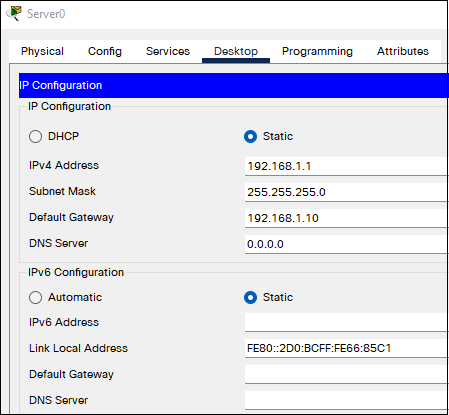

    Choisir une ip pour le serveur DHCP (192.168.1.1) puis le configurer.
    Cliquer sur le serveur DHCP puis dans DESKTOP puis IP-CONFIGURATION mettre les informations (ip + masque + passerel).

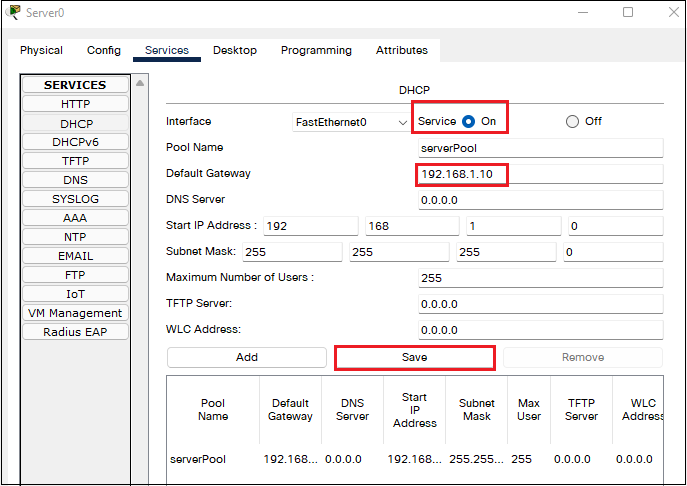

    Puis dans SERVICES puis DHCP mettre le services sur on puis ajouter la passerel (gateway) puis cliquer sur save.

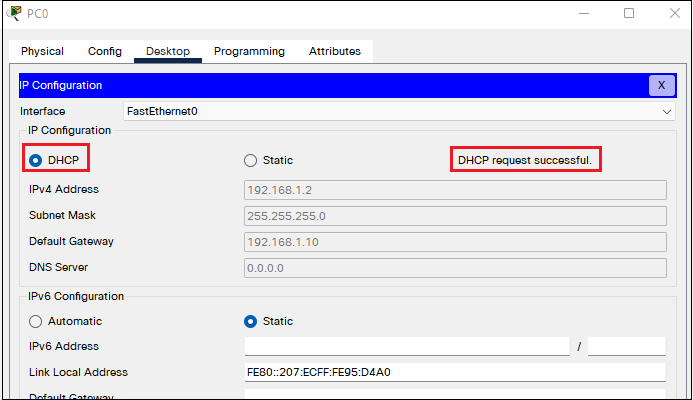

    Cliquer en suite sur les PC0 - PC1 - PC2, puis aller dans DESKTOP puis IP-CONFIGURATION, cocher DHCP.




    OU
    Entrer les adresses ip DHCP en ligne de commande cliquer sur le PC puis dans desktop puis dans commande prout
    Supprime tout les ip
    ipconfig /release

    Packet Tracer PC Command Line 1.0

    C:\>ipconfig /release



       IP Address......................: 0.0.0.0

       Subnet Mask.....................: 0.0.0.0

       Default Gateway.................: 0.0.0.0

       DNS Server......................: 0.0.0.0

    Re donner une adresse ip dhcp
    ipconfig /renew

    C:\>ipconfig /renew



    IP Address......................: 192.168.1.2

    Subnet Mask.....................: 255.255.255.0

    Default Gateway.................: 192.168.1.10

    DNS Server......................: 0.0.0.0

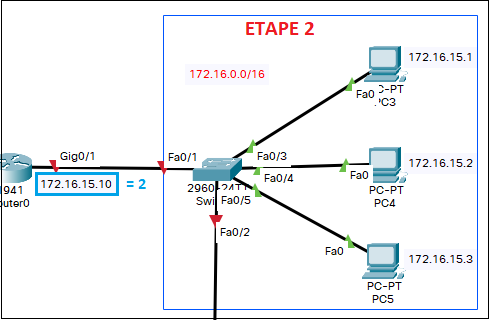

    ETAPE 2 :

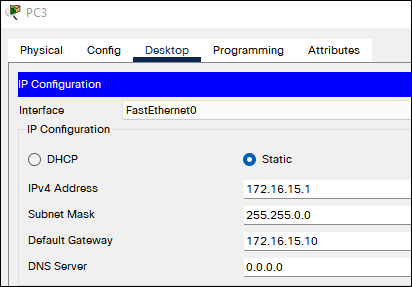

    Cliquer sur les PC 3,4,5 puis dans DESKTOP puis dans IP-CONFIGURATION mettre l'ip + le masque + la gateway (voir la photo le 2 =)



    Cliquer sur le routeur 0 puis aller dans cli (si il vous demande quelque chose entrer no).
    --- System Configuration Dialog ---



    Would you like to enter the initial configuration dialog? [yes/no]: no





    Press RETURN to get started!





    Router>enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#interface gigabitEthernet 0/0

    Router(config-if)#ip address 192.168.1.10 255.255.255.0

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up



    Router(config-if)#exit

    Router(config)#interface gigabitEthernet 0/1

    Router(config-if)#ip address 172.16.15.10 255.255.0.0

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up

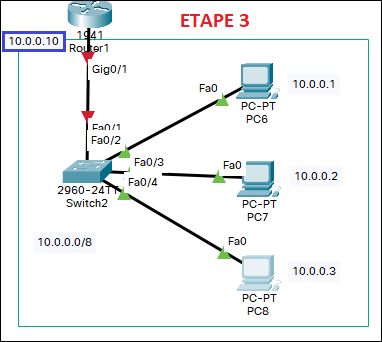

    ETAPE 3 :

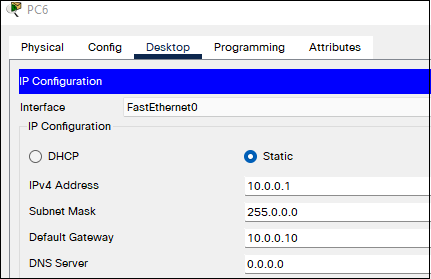

    Cliquer sur les PC 6,7,8 puis dans DESKTOP puis dans IP-CONFIGURATION mettre l'ip + le masque + la gateway (voir la photo carré en bleu)




    Cliquer sur le routeur 1 puis aller dans cli (si il vous demande quelque chose entrer no).
    --- System Configuration Dialog ---



    Would you like to enter the initial configuration dialog? [yes/no]: no





    Press RETURN to get started!





    Router>enable

    Router#config terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#interface gigabitEthernet 0/1

    Router(config-if)#ip address 10.0.0.10 255.0.0.0

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up



    Router(config-if)#exit

    Router(config)#interface gigabitEthernet 0/0

    Router(config-if)#ip address 172.16.15.254 255.255.0.0

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up


    ETAPE 4 :
    Maintenant il faut que le réseau 192.168.1.0 arrive a voir le réseau 10.0.0.0.
    Cliquer sur le routeur 0 puis dans CLI puis entrer les informations
    ip route 10.0.0.0 255.0.0.0 172.16.15.254

    ip route 10.0.0.0 255.0.0.0 10.0.0.10

    Router>enable

    Router#config terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 10.0.0.0 255.0.0.0 172.16.15.254

    Router(config)#exit

    Router#

    %SYS-5-CONFIG_I: Configured from console by console



    Router#enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 10.0.0.0 255.0.0.0 10.0.0.10

    %Inconsistent address and mask

    Router(config)#exit

    Router#

    %SYS-5-CONFIG_I: Configured from console by console


    ETAPE 5 :
    Maintenant il faut que le réseau 10.0.0.0 arrive a voir le réseau 192.168.1.0
    Cliquer sur le routeur 0 puis dans CLI puis entrer les informations
    ip route 192.168.1.0 255.255.255.0 172.16.15.10

    ip route 192.168.1.0 255.255.255.0 192.168.1.10

    Router>enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 192.168.1.0 255.255.255.0 172.16.15.10

    Router(config)#exit

    Router#

    %SYS-5-CONFIG_I: Configured from console by console



    Router#enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.1.10

    Router(config)#exit

    Router#

    %SYS-5-CONFIG_I: Configured from console by console


    ETAPE 6 :
    Verifier communique entre eux, cliquer sur un pc puis DESKTOP puis COMMANDE PROUT
    Cisco Packet Tracer PC Command Line 1.0

    C:\>ping 10.0.0.1



    Pinging 10.0.0.1 with 32 bytes of data:



    Reply from 10.0.0.1: bytes=32 time=15ms TTL=126

    Reply from 10.0.0.1: bytes=32 time<1ms TTL=126

    Reply from 10.0.0.1: bytes=32 time<1ms TTL=126

    Reply from 10.0.0.1: bytes=32 time<1ms TTL=126



    Ping statistics for 10.0.0.1:

        Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

    Approximate round trip times in milli-seconds:

        Minimum = 0ms, Maximum = 15ms, Average = 3ms

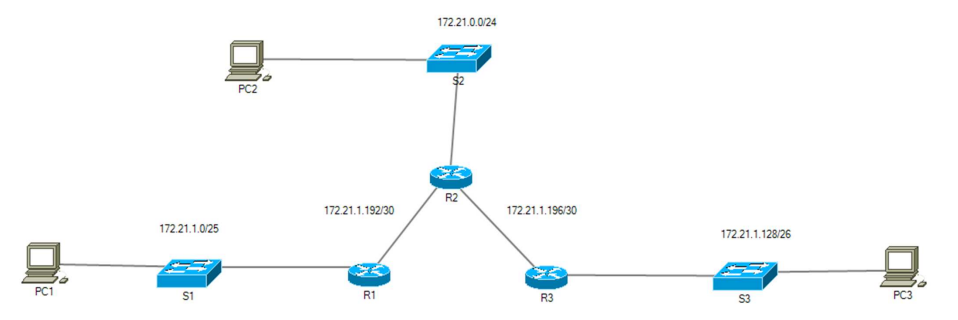

    7. Exercice 3 :





    Solution Exercice 3

    ETAPE 1 :

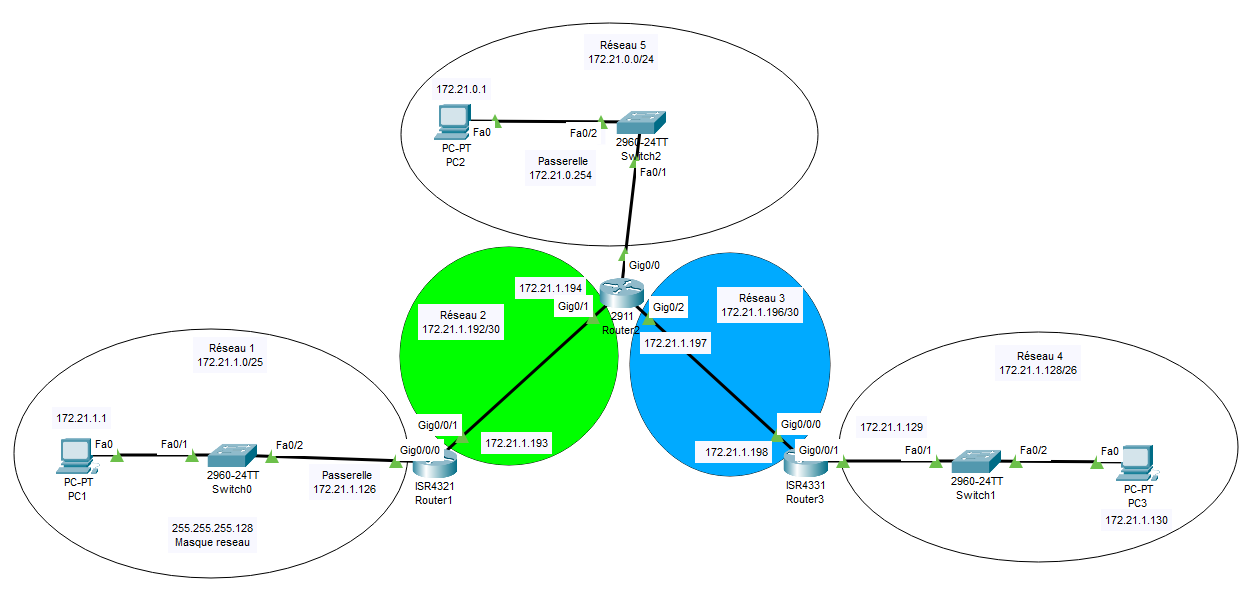

    Déterminer les passerelle + les ip des pc + masque avec les réseaux donner sur l'exercice



    Réseau (IP de classe)Masque (sous-réseau)Hôte (IP dispo)
    172.21.1.0/25 Classe A 255.255.255.128128-2 (126 IP)
    172.21.1.192/30 Classe B255.255.255.2524-2 (2 IP)
    172.21.1.196/30 Classe B255.255.255.2524-2 (2 IP)
    172.21.1.128/26 Classe B255.255.255.19264-2 (62 IP)
    172.21.0.0/24 Classe B255.255.255.0256-2 (254 IP)



    Cliquer sur le routeur 1 puis dans CLI
    --- System Configuration Dialog ---



    Would you like to enter the initial configuration dialog? [yes/no]: no



    Router>enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#interface gigabitEthernet 0/0/0

    Router(config-if)#ip address 172.21.1.126 255.255.255.128

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/0/0, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/0, changed state to up



    Router(config-if)#exit

    Router(config)#interface gigabitEthernet 0/0/1

    Router(config-if)#ip address 172.21.1.193 255.255.255.252

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/0/1, changed state to up


    Cliquer sur le routeur 2 puis dans CLI
    Router>enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#interface gigabitEthernet 0/1

    Router(config-if)#ip address 172.21.1.194 255.255.255.252

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up



    Router(config-if)#exit

    Router(config)#interface gigabitEthernet 0/0

    Router(config-if)#ip address 172.21.0.254 255.255.255.0

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up



    Router(config-if)#exit

    Router(config)#interface gigabitEthernet 0/2

    Router(config-if)#ip address 172.21.1.197 255.255.255.252

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/2, changed state to up


    Cliquer sur le routeur 3 puis dans CLI
    Router>enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#interface gigabitEthernet 0/0/0

    Router(config-if)#ip address 172.21.1.198 255.255.255.252

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/0/0, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/0, changed state to up



    Router(config-if)#exit

    Router(config)#interface gigabitEthernet 0/0/1

    Router(config-if)#ip address 172.21.1.129 255.255.255.192

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/0/1, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/1, changed state to up


    Configurer les routeurs pour que le PC0 arrive a voir le PC1
    Routeur 1
    Router>enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 172.21.0.0 255.255.255.0 172.21.1.194


    Routeur 2
    Router>enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 172.21.1.0 255.255.255.128 172.21.1.193

    Normalement le PC0 doit voir le PC1

    Configurer les routeurs pour que le PC0/PC1 arrive a voir le PC3

    Routeur 1
    Router>enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 172.21.1.128 255.255.255.192 172.21.1.197

    Router(config)#exit

    Router#

    %SYS-5-CONFIG_I: Configured from console by console



    Router#enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 172.21.1.128 255.255.255.192 172.21.1.198

    Router(config)#


    Routeur 2
    Router>enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 172.21.1.128 255.255.255.192 172.21.1.198

    Router(config)#exit

    Router#

    %SYS-5-CONFIG_I: Configured from console by console



    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 172.21.1.128 255.255.255.192 172.21.1.129

    Router(config)#exit


    Routeur 3
    Router>enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 172.21.0.0 255.255.255.0 172.21.1.197

    Router(config)#exit

    Router#

    %SYS-5-CONFIG_I: Configured from console by console



    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 172.21.0.0 255.255.255.0 172.21.0.254

    Router(config)#exit

    Router#

    %SYS-5-CONFIG_I: Configured from console by console



    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 172.21.1.0 255.255.255.128 172.21.1.194

    Router(config)#exit

    Router#

    %SYS-5-CONFIG_I: Configured from console by console


    Routeur 1
    Router>enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 172.21.1.128 255.255.255.192 172.21.1.197

    Router(config)#exit

    Router#

    %SYS-5-CONFIG_I: Configured from console by console



    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip route 172.21.1.128 255.255.255.192 172.21.1.198

    Router(config)#ip route 172.21.1.128 255.255.255.192 172.21.1.129

    Router(config)#




    8. Exercice 4 :





    Solution Exercice 4

    ETAPE 1 :

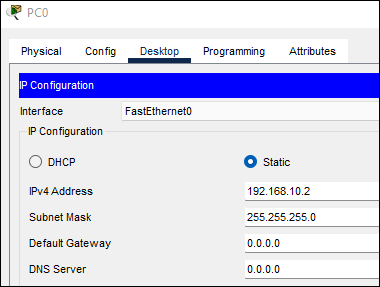

    Configurer les ordinateurs avec les adresses IP indiquées
    cliquer sur le pc en question puis DESKTOP puis IP-Configuration



    ETAPE 2 :
    Créer les VLAN sur le Switch 0 (Cliquer sur le switch 0 puis CLI)
    Switch>enable

    Switch#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#vlan 10

    Switch(config-vlan)#name Finance

    Switch(config-vlan)#exit

    Switch(config)#vlan 20

    Switch(config-vlan)#name RH

    Switch(config-vlan)#exit

    Switch(config)#vlan 30

    Switch(config-vlan)#name Compta

    Switch(config-vlan)#exit


    Configurer les interfaces pour le Switch 0 pour le vlan 10
    Switch(config)#interface fastEthernet 0/2

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport acces vlan 10

    Switch(config-if)#exit

    Switch(config)#interface fastEthernet 0/3

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport access vlan 10

    Switch(config-if)#exit


    Configurer les interfaces pour le Switch 0 pour le vlan 20
    Switch(config)#interface fastEthernet 0/4

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport acces vlan 20


    Configurer les interfaces pour le Switch 0 pour le vlan 30
    Switch(config)#interface fastEthernet 0/5

    Switch(config-if)#switchport mode acces

    Switch(config-if)#switchport acces vlan 30

    Switch(config-if)#exit


    Pour voir si les Vlan sont bien créer faire
    Switch#show vlan brief



    VLAN Name                             Status    Ports

    ---- -------------------------------- --------- -------------------------------

    1    default                          active    Fa0/1, Fa0/6, Fa0/7, Fa0/8

                                                    Fa0/9, Fa0/10, Fa0/11, Fa0/12

                                                    Fa0/13, Fa0/14, Fa0/15, Fa0/16

                                                    Fa0/17, Fa0/18, Fa0/19, Fa0/20

                                                    Fa0/21, Fa0/22, Fa0/23, Fa0/24

                                                    Gig0/1, Gig0/2

    10   Finance                          active    Fa0/2, Fa0/3

    20   RH                               active    Fa0/4

    30   Compta                           active    Fa0/5

    1002 fddi-default                     active

    1003 token-ring-default               active

    1004 fddinet-default                  active

    1005 trnet-default                    active

    Switch#


    ETAPE 3 :
    Créer les VLAN sur le Switch 1 (Cliquer sur le switch 0 puis CLI)
    Switch>enable

    Switch#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#vlan 10

    Switch(config-vlan)#name Finance

    Switch(config-vlan)#exit

    Switch(config)#vlan 20

    Switch(config-vlan)#name RH

    Switch(config-vlan)#exit

    Switch(config)#vlan 30

    Switch(config-vlan)#name Compta

    Switch(config-vlan)#exit


    Configurer les interfaces pour le Switch 1 pour le vlan 10
    Switch(config)#interface fastEthernet 0/2

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport access vlan 10

    Switch(config-if)#exit


    Configurer les interfaces pour le Switch 1 pour le vlan 20
    Switch(config)#interface fastEthernet 0/3

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport access vlan 20

    Switch(config-if)#exit

    Switch(config)#


    Configurer les interfaces pour le Switch 1 pour le vlan 30
    Switch(config)#interface fastEthernet 0/4

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport access vlan 30

    Switch(config-if)#exit


    Pour voir si les Vlan sont bien créer faire
    Switch#show vlan brief



    VLAN Name                             Status    Ports

    ---- -------------------------------- --------- -------------------------------

    1    default                          active    Fa0/1, Fa0/5, Fa0/6, Fa0/7

                                                    Fa0/8, Fa0/9, Fa0/10, Fa0/11

                                                    Fa0/12, Fa0/13, Fa0/14, Fa0/15

                                                    Fa0/16, Fa0/17, Fa0/18, Fa0/19

                                                    Fa0/20, Fa0/21, Fa0/22, Fa0/23

                                                    Fa0/24, Gig0/1, Gig0/2

    10   Finance                          active    Fa0/2

    20   RH                               active    Fa0/3

    30   Compta                           active    Fa0/4

    1002 fddi-default                     active

    1003 token-ring-default               active

    1004 fddinet-default                  active

    1005 trnet-default                    active

    Switch#


    ETAPE 4 :
    Créer les VLAN sur le Switch 2 (Cliquer sur le switch 0 puis CLI)
    Switch>enable

    Switch#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#vlan 10

    Switch(config-vlan)#name Finance

    Switch(config-vlan)#exit

    Switch(config)#vlan 20

    Switch(config-vlan)#name RH

    Switch(config-vlan)#exit

    Switch(config)#vlan 30

    Switch(config-vlan)#name Compta

    Switch(config-vlan)#exit


    ETAPE 5 :
    Configurer l'interface Switch 0 (fastEthernet 0/1) en mode trunk
    Switch>enable

    Switch#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#interface fastEthernet 0/1

    Switch(config-if)#switchport mode trunk



    Switch(config-if)#

    %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down



    %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up


    Configurer l'interface Switch 1 (fastEthernet 0/1) en mode trunk
    Switch>enable

    Switch#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#interface fastEthernet 0/1

    Switch(config-if)#switchport mode trunk



    Switch(config-if)#

    %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down



    %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up



    Switch(config-if)#


    Configurer l'interface pour le Switch 2 en mode Trunk (fastEthernet 0/1 + fastEthernet 0/2)
    Switch#enable

    Switch#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#interface fastEthernet 0/1

    Switch(config-if)#switchport mode trunk



    Switch(config-if)#

    %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down



    %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up



    Switch(config-if)#exit

    Switch(config)#interface fastEthernet 0/2

    Switch(config-if)#switchport mode trunk



    Switch(config-if)#

    %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down



    %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to up



    Switch(config-if)#

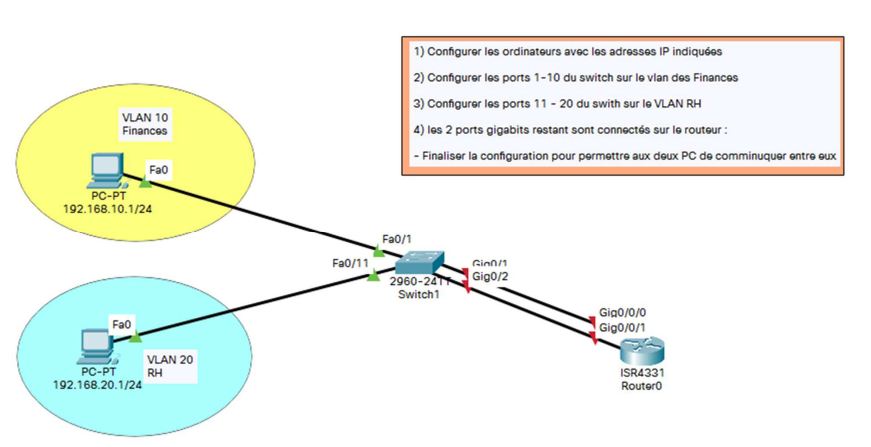

    9. Exercice 5 :






    Solution Exercice 5

    ETAPE 1 :

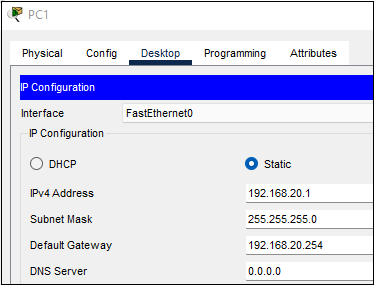

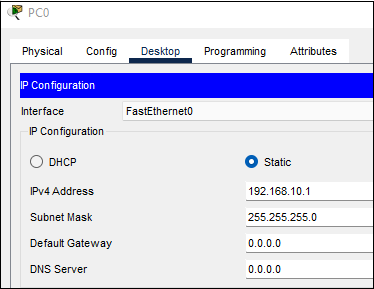

    Configurer les ordinateurs avec les adresses IP indiquées (cliquer sur 1 pc puis DESKTOP puis IP-Configuration)




    ETAPE 2 :
    Creer les Vlan 10/20 sur le swicht (Cliquer sur le Swicht puis sur CLI)
    Switch>enable

    Switch#config terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#vlan 10

    Switch(config-vlan)#name Finance

    Switch(config-vlan)#exit

    Switch(config)#vlan 20

    Switch(config-vlan)#name RH

    Switch(config-vlan)#exit


    Configurer les interfaces FastEthernet0/1 sur les ports 1-10 sur le Vlan des Finances + FastEthernet0/11 sur les ports 11-20 sur le Vlan RH
    Switch>enable

    Switch#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#interface range fastEthernet 0/1-10

    Switch(config-if-range)#switchport mode access

    Switch(config-if-range)#switchport access vlan 10

    Switch(config-if-range)#exit

    Switch(config)#interface range fastEthernet 0/11-20

    Switch(config-if-range)#switchport mode access

    Switch(config-if-range)#switchport access vlan 20

    Switch(config-if-range)#exit


    Verifier si c'est correct
    Switch#show vlan brief



    VLAN Name                             Status    Ports

    ---- -------------------------------- --------- -------------------------------

    1    default                          active    Fa0/21, Fa0/22, Fa0/23, Fa0/24

    10   Finance                          active    Fa0/1, Fa0/2, Fa0/3, Fa0/4

                                                    Fa0/5, Fa0/6, Fa0/7, Fa0/8

                                                    Fa0/9, Fa0/10, Gig0/1

    20   RH                               active    Fa0/11, Fa0/12, Fa0/13, Fa0/14

                                                    Fa0/15, Fa0/16, Fa0/17, Fa0/18

                                                    Fa0/19, Fa0/20, Gig0/2

    1002 fddi-default                     active

    1003 token-ring-default               active

    1004 fddinet-default                  active

    1005 trnet-default                    active

    Switch#


    Configurer les interfaces gigabitEthernet0/1 + gigabitEthernet0/2
    Switch(config)#interface gigabitEthernet 0/1

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport access vlan 10

    Switch(config-if)#exit

    Switch(config)#interface gigabitEthernet 0/2

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport access vlan 20

    Switch(config-if)#exit

    Switch(config)#


    Configurer le routeur pour le gigabitEthernet0/0/0 + gigabitEthernet0/0/1
    Router>enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#interface gigabitEthernet 0/0/0

    Router(config-if)#ip address 192.168.10.254 255.255.255.0

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/0/0, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/0, changed state to up



    Router(config-if)#exit

    Router(config)#interface gigabitEthernet 0/0/1

    Router(config-if)#ip address 192.168.20.254 255.255.255.0

    Router(config-if)#no shutdown



    Router(config-if)#

    %LINK-5-CHANGED: Interface GigabitEthernet0/0/1, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/1, changed state to up


    Cliquer sur les pc puis rajouter la passerelle (Desktop puis ip-configuration)

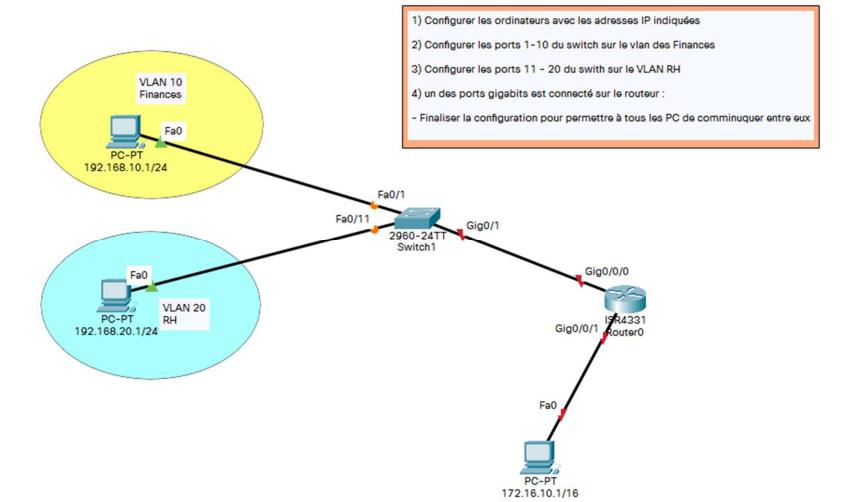

    10. Exercice 6 :





    Solution Exercice 6

    ETAPE 1 :

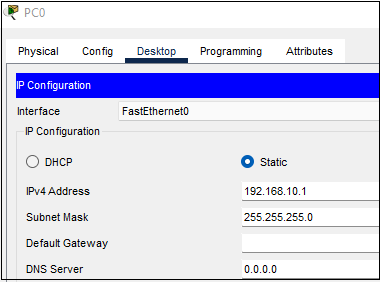

    Configurer les ordinateurs avec les adresses IP indiquées (cliquer sur PC0 puis DESKTOP puis IP-Configuration) faire pareil pour le PC1



    ETAPE 2 :
    Creer les Vlan 10 + Vlan20 sur le swicht (Cliquer sur le Swicht puis sur CLI)
    Switch>enable

    Switch#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#vlan 10

    Switch(config-vlan)#name Finance

    Switch(config-vlan)#exit

    Switch(config)#vlan 20

    Switch(config-vlan)#name RH

    Switch(config-vlan)#exit


    Configurer les interfaces FastEthernet0/1 sur les ports 1-10 sur le Vlan des Finances (10) + FastEthernet0/11 sur les ports 11-20 sur le Vlan RH (20)
    Switch(config)#interface range fastEthernet 0/1-10

    Switch(config-if-range)#switchport mode access

    Switch(config-if-range)#switchport access vlan 10

    Switch(config-if-range)#exit

    Switch(config)#inter

    Switch(config)#interface range fastEthernet 0/11-20

    Switch(config-if-range)#switchport mode access

    Switch(config-if-range)#switchport access vlan

    % Incomplete command.

    Switch(config-if-range)#switchport access vlan 20


    Verifier sur le Swicht voir si c'est ok
    Switch>show vlan brief



    VLAN Name                             Status    Ports

    ---- -------------------------------- --------- -------------------------------

    1    default                          active    Fa0/21, Fa0/22, Fa0/23, Fa0/24

                                                    Gig0/1, Gig0/2

    10   Finance                          active    Fa0/1, Fa0/2, Fa0/3, Fa0/4

                                                    Fa0/5, Fa0/6, Fa0/7, Fa0/8

                                                    Fa0/9, Fa0/10

    20   RH                               active    Fa0/11, Fa0/12, Fa0/13, Fa0/14

                                                    Fa0/15, Fa0/16, Fa0/17, Fa0/18

                                                    Fa0/19, Fa0/20

    1002 fddi-default                     active

    1003 token-ring-default               active

    1004 fddinet-default                  active

    1005 trnet-default                    active


    Configurer le swicht pour le GigabitEthernet 0/1
    Switch>enable

    Switch#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#interface gigabitEthernet 0/1

    Switch(config-if)#switchport mode trunk


    ETAPE 3 :

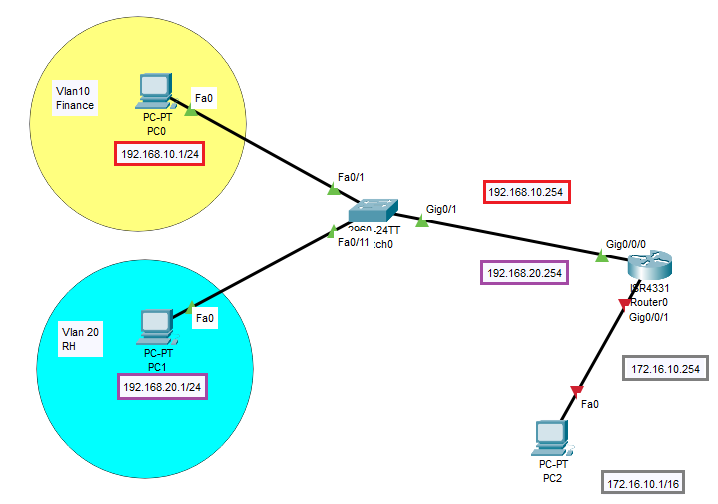

    Définir la passerelle pour le vlan10 + vlan 20 + le PC 2



    ETAPE 4 :
    Configurer le Routeur pour le vlan 10 + 20
    Router>enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#interface gigabitEthernet 0/0/0.10

    Router(config-subif)#encapsulation dot1Q 10

    Router(config-subif)#ip address 192.168.10.254 255.255.255.0

    Router(config-subif)#no shutdown

    Router(config-subif)#exit

    Router(config)#interface gigabitEthernet 0/0/0.20

    Router(config-subif)#encapsulation dot1Q 20

    Router(config-subif)#ip address 192.168.20.254 255.255.255.0

    Router(config-subif)#no shutdown

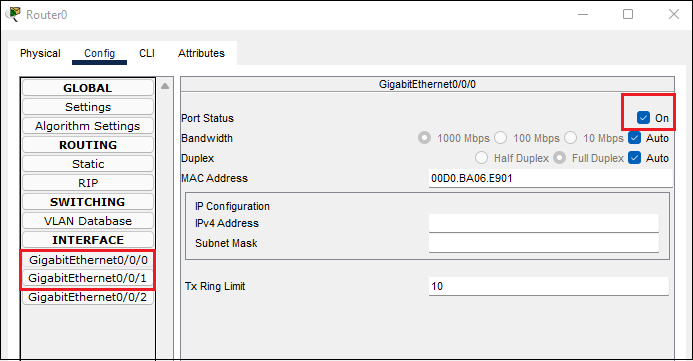

    Si le routeur passe pas en vert allumer le manuelement pour l'interface gigabitEthernet 0/0/0 + gigabitEthernet 0/0/1

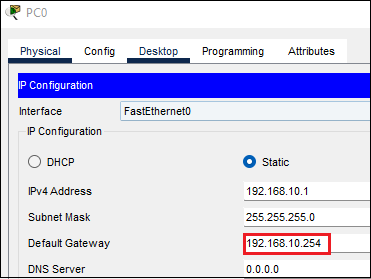

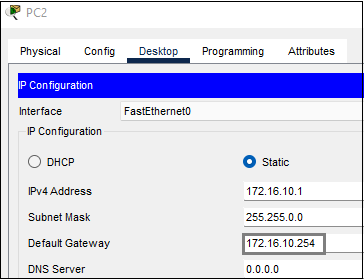

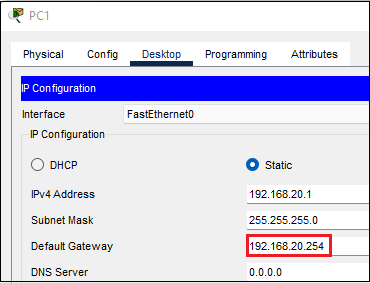

    Rajouter la passerelle sur le PC0 + PC1 + PC2







    Verifier si le PC0 communique avec le PC1 (cliquer sur le PC0 puis DESKTOP puis Commande Prout)
    Cisco Packet Tracer PC Command Line 1.0

    C:\>ping 192.168.20.1



    Pinging 192.168.20.1 with 32 bytes of data:



    Reply from 192.168.20.1: bytes=32 time<1ms TTL=127

    Reply from 192.168.20.1: bytes=32 time<1ms TTL=127

    Reply from 192.168.20.1: bytes=32 time<1ms TTL=127

    Reply from 192.168.20.1: bytes=32 time<1ms TTL=127



    Ping statistics for 192.168.20.1:

        Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

    Approximate round trip times in milli-seconds:

        Minimum = 0ms, Maximum = 0ms, Average = 0ms


    ETAPE 5 :
    Configurer le routeur pour l'interface gigabitEthernet 0/0/1 (pour le PC2)
    Router#enable

    Router#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#interface gigabitEthernet 0/0/1

    Router(config-if)#ip address 172.16.10.254 255.255.0.0

    Router(config-if)#no shutdown

    Router(config-if)#exit


    Verifier si le PC2 communique avec le PC1 (cliquer sur le PC0 puis DESKTOP puis Commande Prout)
    Cisco Packet Tracer PC Command Line 1.0

    C:\>ping 192.168.10.1



    Pinging 192.168.10.1 with 32 bytes of data:



    Reply from 192.168.10.1: bytes=32 time<1ms TTL=127

    Reply from 192.168.10.1: bytes=32 time<1ms TTL=127

    Reply from 192.168.10.1: bytes=32 time<1ms TTL=127

    Reply from 192.168.10.1: bytes=32 time<1ms TTL=127



    Ping statistics for 192.168.10.1:

        Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

    Approximate round trip times in milli-seconds:

        Minimum = 0ms, Maximum = 0ms, Average = 0ms




    11. Exercice 7 :





    Solution Exercice 6

    ETAPE 1 :
    Configurer les ordinateurs avec les adresses IP indiquées (cliquer sur le PC puis DESKTOP puis IP-Configuration) faire pareil pour les autres PC

    Configurer le Switch en bas a gauche (créer le vlan 10/20/30)
    Switch>enable

    Switch#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#vlan 10

    Switch(config-vlan)#name Informatique

    Switch(config-vlan)#exit

    Switch(config)#vlan 20

    Switch(config-vlan)#name RH

    Switch(config-vlan)#exit

    Switch(config)#vlan 30

    Switch(config-vlan)#name Compta

    Switch(config-vlan)#exit


    Configurer le Switch en bas a gauche pour les Interfaces FastEthernet (01/06/011)
    Switch(config)#interface fastEthernet 0/1

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport acces vlan 10

    Switch(config-if)#exit

    Switch(config)#interf

    Switch(config)#interface fastEthernet 0/6

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport access vlan 20

    Switch(config-if)#exit

    Switch(config)#interface fastEthernet 0/11

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport access vlan 30

    Switch(config-if)#exit


    Configurer le Switch en bas a gauche pour l'interface gigabitEthernet0/1
    Switch>enable

    Switch#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#interface gigabitEthernet 0/1

    Switch(config-if)#switchport mode trunk



    Switch(config-if)#

    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to down



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up

    Switch(config-if)#exit


    Configurer le Switch en bas a droite (créer le vlan 10/20/30)
    Switch>enable

    Switch#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#vlan 10

    Switch(config-vlan)#name Informatique

    Switch(config-vlan)#exit

    Switch(config)#vlan 20

    Switch(config-vlan)#name RH

    Switch(config-vlan)#exit

    Switch(config)#vlan 30

    Switch(config-vlan)#name Compta

    Switch(config-vlan)#exit


    Configurer le Switch en bas a droite pour les Interfaces FastEthernet (01/06/011)
    Switch(config)#interface fastEthernet 0/1

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport access vlan 10

    Switch(config-if)#exit

    Switch(config)#interface fastEthernet 0/6

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport access vlan 20

    Switch(config-if)#sw

    Switch(config-if)#exit

    Switch(config)#interface fastEthernet 0/11

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport acces vlan 30

    Switch(config-if)#exit


    Configurer le Switch en bas a gauche pour l'interface gigabitEthernet0/1
    Switch>enable

    Switch#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#interface gigabitEthernet 0/2

    Switch(config-if)#switchport mode trunk



    Switch(config-if)#

    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/2, changed state to down



    %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/2, changed state to up

    Switch(config-if)#exit


    ETAPE 2 :
    Créer les vlan 10/20/30 sur le switch multilayer
    Switch#enable

    Switch#configure terminal

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#vlan 10

    Switch(config-vlan)#name Informatique

    Switch(config-vlan)#exit

    Switch(config)#vlan 20

    Switch(config-vlan)#name RH

    Switch(config-vlan)#exit

    Switch(config)#vlan 30

    Switch(config-vlan)#name Compta

    Switch(config-vlan)#exit

    Tester les pc du même Vlan voir si il communique (cliquer sur un PC suis Desktop puis commande prout)
    Cisco Packet Tracer PC Command Line 1.0

    C:\>ping 192.168.10.2



    Pinging 192.168.10.2 with 32 bytes of data:



    Reply from 192.168.10.2: bytes=32 time<1ms TTL=128

    Reply from 192.168.10.2: bytes=32 time<1ms TTL=128

    Reply from 192.168.10.2: bytes=32 time=1ms TTL=128

    Reply from 192.168.10.2: bytes=32 time<1ms TTL=128



    Ping statistics for 192.168.10.2:

        Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

    Approximate round trip times in milli-seconds:

        Minimum = 0ms, Maximum = 1ms, Average = 0ms

    Configurer les interfaces gigabitEthernet01 + gigabitEthernet02 sur le switch multilayer
    Switch(config)#interface gigabitEthernet 0/1

    Switch(config-if)#switchport trunk encapsulation d

    Switch(config-if)#switchport trunk encapsulation dot1q

    Switch(config-if)#switchport mode trunk

    Switch(config-if)#exit

    Switch(config)#interface gigabitEthernet 0/2

    Switch(config-if)#switchport trunk encapsulation d

    Switch(config-if)#switchport trunk encapsulation dot1q

    Switch(config-if)#switchport mode trunk

    Switch(config-if)#exit

    Switch(config)#interface vlan 10

    Switch(config-if)#

    %LINK-5-CHANGED: Interface Vlan10, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up



    Switch(config-if)#ip address 192.168.10.254 255.255.255.0

    Switch(config-if)#ip routing

    Switch(config-if)#exit

    Switch(config)#interface vlan 20

    Switch(config-if)#

    %LINK-5-CHANGED: Interface Vlan20, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up



    Switch(config-if)#ip address 172.16.20.254 255.255.0.0

    Switch(config-if)#ip routing

    Switch(config-if)#exit

    Switch(config)#interface vlan 30

    Switch(config-if)#

    %LINK-5-CHANGED: Interface Vlan30, changed state to up



    %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to up



    Switch(config-if)#ip add

    Switch(config-if)#ip address 192.168.30.254 255.255.255.0

    Switch(config-if)#ip routing

    Rajouter les passerelle sur tout les PC

    Tester les PC entre les differents vlan voir si il communique
    C:\>ping 172.16.20.2



    Pinging 172.16.20.2 with 32 bytes of data:



    Reply from 172.16.20.2: bytes=32 time<1ms TTL=127

    Reply from 172.16.20.2: bytes=32 time=1ms TTL=127

    Reply from 172.16.20.2: bytes=32 time<1ms TTL=127

    Reply from 172.16.20.2: bytes=32 time<1ms TTL=127



    Ping statistics for 172.16.20.2:

        Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

    Approximate round trip times in milli-seconds:

        Minimum = 0ms, Maximum = 1ms, Average = 0ms

    Cisco-Packet-Tracer
    Cisco-Packet-Tracer
